结构特点及用途
液动式扇形盲板阀主机由左阀体、右阀体、齿轮、齿圈、丝杠付、阀板、密封圈等零件组成。并由底座、支撑柱构成一个刚性结构体。
阀体中设有启闭油缸和翻板油缸。启闭油缸通过齿圈、齿轮和丝杠螺旋付驱动左、右阀体完成松开、夹紧动作，翻板油缸驱动阀板完成开闭动作。橡胶密封圈镶嵌在阀板上，密封性能好、更换方便。
本阀可以单台远距离控制，也可以多台联网远距离控制，非正常情况下还可以利用阀门本身的机械装置手动操作。
本阀有正装机构（型号：DF743X），也有倒装结构（型号：FD743X-0.5）。安装时请参照图中所示确定安装方向。
液动扇形盲板阀分电液控和全液控两种，电液空靠防爆电气行程开关发生位置电信号控制电磁阀动作。全液控利用二位二通阀作限位元件，通过液压油接通压力继电器产生电信号控制电磁阀动作。全液控方式压力继电器安装在液压站上，远离阀门，因此防爆性能好。

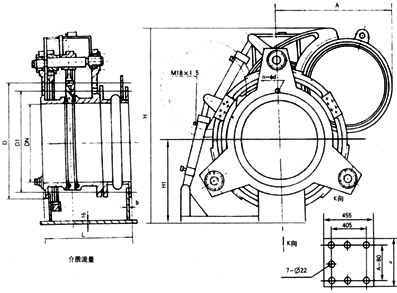

1、DN400-500

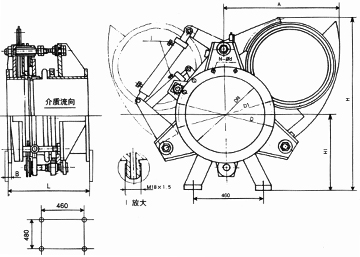

2、DN600-700

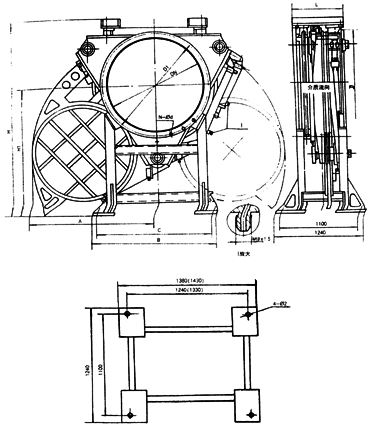

3、DN800-2000

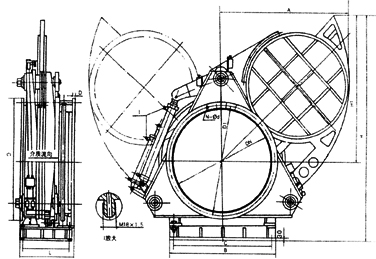

4、DFE743X-0.5型液动式扇形盲板阀DN1000-1100

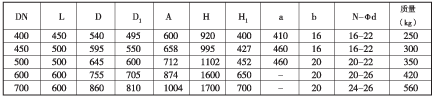

主要结构尺寸
