液阀（灰渣阀）
概述
本厂生产的新型手动、电液动阀是在吸收和消化国内外先进阀体技术基本上对阀体结构、密封形式、驱动装置及电气控制方面作了进一步更新。产品结构简单、体积小、重量轻、流阻小、介质不易在阀体内沉淀，以及安装方便等诸多特点，同时具备手动、电液动操作功能。电气控制方式有：行程开关控制、位置显示仪控制，实现了机、电、仪、液一体化功能。
结构形体及特征
a、阀体结构形式及密封方式
本厂新型浆液阀分对夹式和整体式两种，对夹式阀体密封采用复合材料配置的“U”型和“T”型复合结构：整体式阀体密封采用“0”型复合密封结构，克服了原对夹式浆液阀采用“U”型密封垫受力后移易位和变形、介质外泄等特点。闸板采用刀型结构，解决了灰浆沉淀在密封槽内而使阀门关闭不严、外泄漏等问题。
b、驱动装置
手动装置：操作简单，适用于力矩较小阀门。
电液动装置：适用于力矩较大，力和速度可调，可任意位置琐定的阀门装置。
适用介质
采矿、钢铁工业——用于煤浆、滤渣浆等。
净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。
造纸工业——用于任何浓度纸浆、料水混合物。
制糖工业——用于天才洗涤、糖浆、榨汁、果汁等。
食品工业——用于洗涤和冲洗设备，粮食输送设备及麦芽糖等。
电站除灰——用于灰渣浆。
技术参数

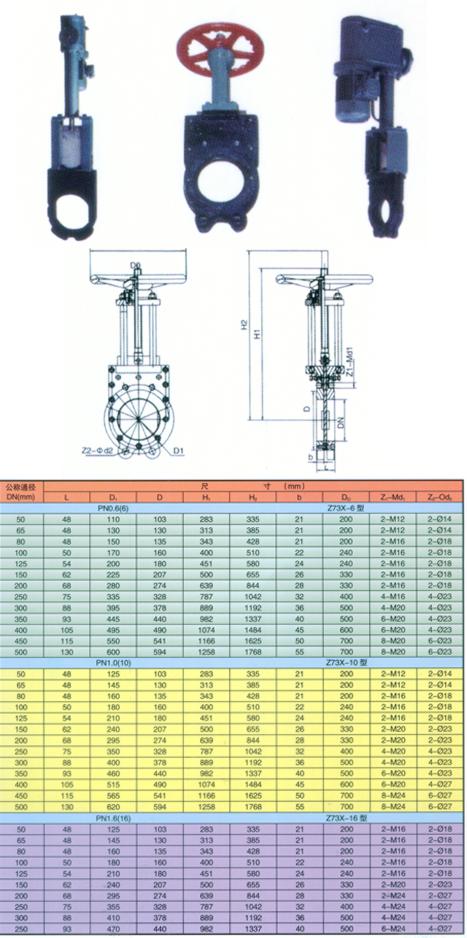

手动浆液阀外型及连接尺寸

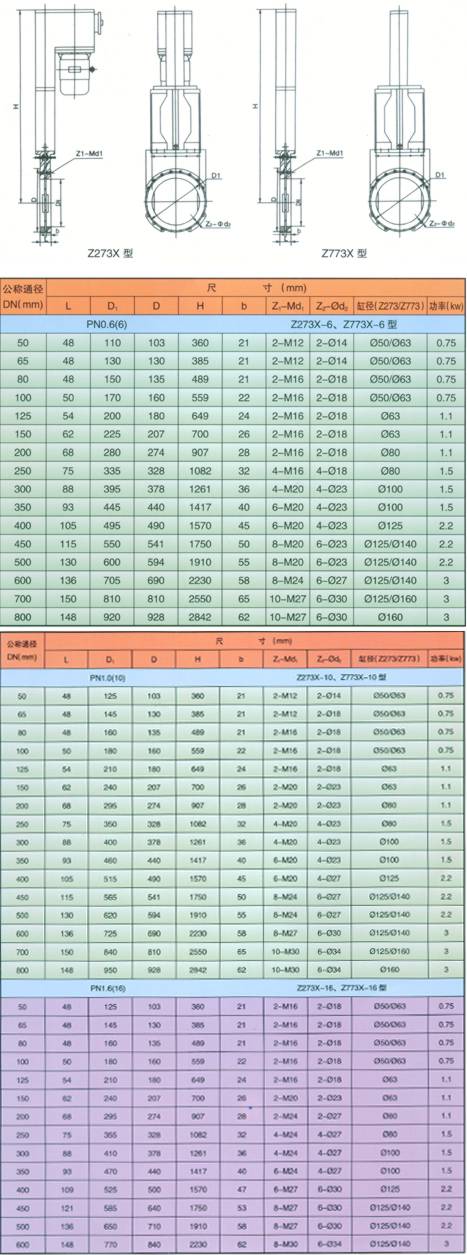

电液动浆液阀外形及连接尺寸
